Máy đo lực kéo máy kiểm tra lực kéo vạn năng

Máy đo lực kéo là gì ?

Máy đo lực kéo có tên gọi khác là máy kiểm tra lực kéo vạn năng. Thiết bị này chủ yếu dùng để kiểm tra thử nghiệm độ bền vật liệu của nhiều loại mẫu khác nhau. Thiết bị có thể kiểm tra lực kéo căng lực nén lực uốn công., lực cắt, lực xé rách. Máy được ứng dụng rộng rãi trong nhiều ngành như ngành nhựa, ngành dệt may,giày da, ngành sợi và được ứng dụng trong thử nghiệm lực kéo trong bao bì.

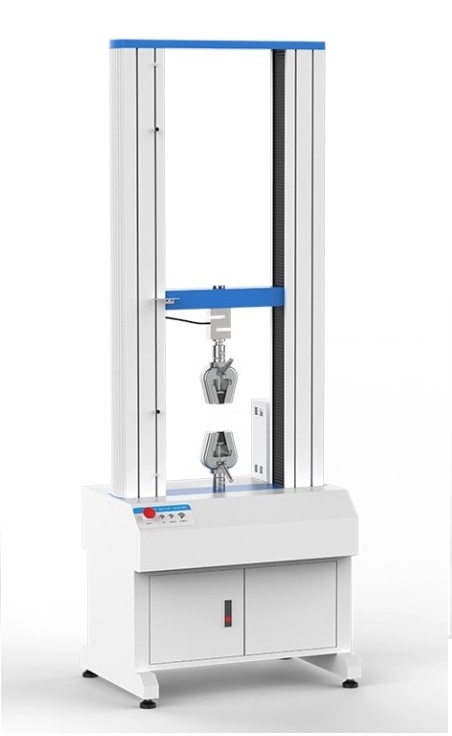

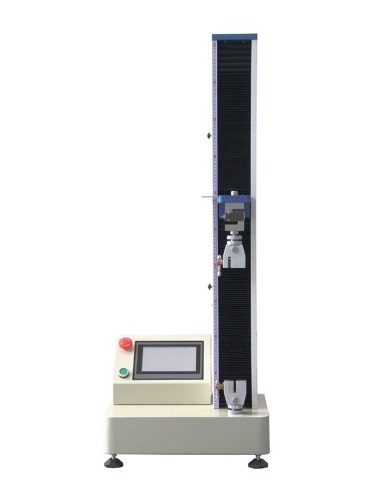

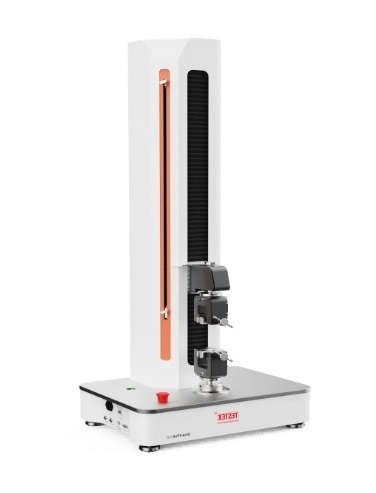

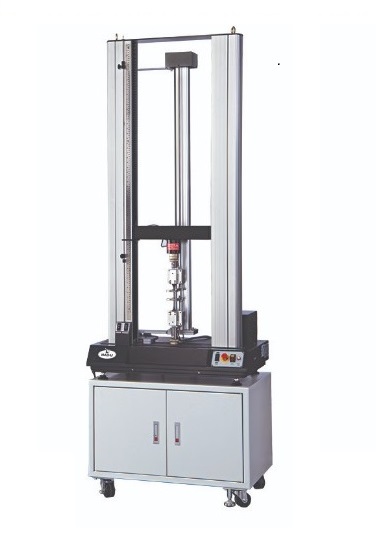

Các loại máy đo lực kéo

Thông số kỹ thuật

Công suất: 100,200,500N, 1,2,5 kN.
Đơn vị chuyển đổi: Kgf, lbf, N, kN, kPa, MPa.
Độ phân giải loadcell: 1/200,000.
Độ chính xác :+-0.5%
Vùng hành trình không bao gồm ngàm kẹp: 1100mm
Bề rộng: 410mm.
Tốc độ thử nghiệm:0.001~1000mm/min ( có thể điều chỉnh).
Độ phân giải khoản cách dịch chuyển: 0.0004mm
Tốc độ lấy mẫu: 200 lần/ giây.
Điều khiển thông qua phần mềm cài đặt trên máy tính.
Máy có nhiều hệ thống bảo vệ: bảo vệ giới hạn trên , giới hạn dưới , bảo vệ quá lực , bảo vệ quá tải điện áp.

Thông số kỹ thuật

Model	WDW-05	WDW-10	WDW-20
Phương thức điều khiển	Hệ thống điều khiển bằng máy tính
Lực thử nghiệm tối đa	5KN	10KN	20 KN
Độ chuẩn xác	Cấp 1 (có thể điều chỉnh độ chuẩn theo yêu cầu của khách hàng cấp 0.5)
Phạm vi vùng thử nghiệm lực	1%~100%FS
Độ sai lệch giá trị hiện thị	+- 1%
Độ phân giải lực	1/+-300.000 giá trị lực lớn nhất
Vùng hành trình	800mm (không bao gồm ngàm kẹp)
Bề rộng giữa 2 cột	400mm

Tham số kỹ thuật

Model: WDW-10
Phương pháp điều khiển: điều khiển máy tính ( hoặc bằng màn hình( tùy chọn)
Tải tối đa kN: 10
Cấp độ chính xác: cấp 1 (có thể tùy chỉnh thành cấp 0,5)
Độ phân giải lực kiểm tra: 1/± 300000 lực kiểm tra
Độ phân giải dịch chuyển um: 0,025
Sai số tương đối của tỷ lệ kiểm soát lực: trong khoảng ± 1% giá trị cài đặt
Phạm vi điều chỉnh tốc độ xà ngang mm/phút: 0,01～500
Khoảng cách kéo dài hiệu quả mm: 800
Chiều rộng kiểm tra hiệu quả mm: 100
Nguồn điện: 220V±10%, 0.4kW
Kích thước máy tính lớn mm: 600× 380× 1500
Trọng lượng vật chủ kg: 80

Tham số kỹ thuật máy

Thông số kỹ thuật của máy kiểm tra độ bền kéo TF001
Công suất lực : 250kg, 500kg
Cấp độ chuẩn : cấp 1
Hành trình tối đa: 800 mm (không có vật cố định)
Độ chính xác của hành trình: ≤1%
Tốc độ di chuyển: 1mm/phút ~ 500mm/phút
Độ chính xác tốc độ: ≤1%
Phạm vi lực kiểm tra: 0,2% ~ 100% FS
Độ chính xác của lực: ≤1%
Nguồn điện 230 V 50Hz/60Hz 5A
Cân nặng 90kg
Kích thước 630*460*1470 mm (L*W*H)

Ứng dụng của máy kiểm tra lực kéo

Máy đo lực kéo này là thiết bị không thể thiếu để đánh giá độ bền chịu lực của sản phẩm. Thiết bị được sử dụng rộng rãi trong các phòng kiểm tra chất lượng. Các phòng nghiên cứu và phát triển sản phẩm. Hoặc các đơn vị nghiên cứu trong trường đại học và các đơn vị quốc gia.

Khi chọn máy thử nghiệm lực kéo cần chú ý những gì ?

Yếu tố quan trọng trong việc chọn máy kiểm tra lực kéo cho phù hợp.

Ngàm kẹp: căn cứ vào phương pháp thử nghiệm và đặc điểm kích thước hình dáng của mẫu để chọn loại ngàm kẹp tương ứng. 1000 kẹp có nhiều loại ngàm mặt răng cưa, ngàm mặt trơn, ngàm gơn sóng, ngàm quấn , ngàm nén,…

Công suất mẫu thử: cần căn cứ vào công suất thử nghiệm để chọn cảm biến lực cho phù hợp. không nên chọn loại cảm biến quá lớn hoặc chọn cảm biến quá nhỏ.

Ngoài ra khi chọn máy đo lực kéo người sử dụng nên đánh giá có cần kiểm tra độ giãn dài của sản phẩm.

Xác định đại lượng đánh giá

Người sử dụng cũng nên xác định đại lượng lực mình muốn xem. Ví dụ: xem lực kéo tối đa, hay lực tại điểm đứt, hoặc độ dãn dài tại điểm đứt.,,

Sửa chữa máy đo lực kéo và cách xác định lỗi.

Một số lỗi thường gặp khi sử dụng máy kiểm tra lực kéo.

Lực đo ra không chuẩn:

Nguyên nhân có thể do cảm biến lâu ngày không thực hiện hiệu chuẩn nên dẫn đến kết quả có sai số. hoặc do mẫu thử của khách hàng sử dụng nguyên liệu và công thức khác nhau nên cho ra lực khác nhau. cũng có thể do máu bị tác động bởi yếu tố bên ngoài như điều kiện bảo quản hoặc trong quá trình lấy mẫu kích thước mẫu bị lỗi dẫn đến kết quả bị sai lệch. nguyên nhân khác là có thể do người thao tác thực hiện sai quy trình thử nghiệm.

Máy thử nghiệm lực kéo không có phản ứng.

Nguyên nhân: có thể do dây tín hiệu tiếp xúc không tốt nên kiểm tra dây kết nối giữa thiết bị và máy tính. hoặc nguyên nhân khác có thể do bo mạch của máy đào lực kéo đã bị hỏng.

Cách bảo dưỡng máy đo lực kéo.

Nên dùng dung dịch chông gỉ set bô vào vị trí trục vít me.

Thiết bị phải có hệ thống núi đất để chóng ra điện.

Thường xuyên lau chùi vệ sinh sạch sẽ máy trắng bụi bẩn. Nhiệt độ phòng luôn đảm bảo ở mức ổn định đạt mức tiêu chuẩn của phòng thí nghiệm.

Nên hiệu chuẩn máy đo lực kéo định kỳ. trong quá trình sử dụng tránh các vật khác và đập vào bộ cảm biến lực có thể làm hỏng máy.

Hướng dẫn sử dụng máy thử nghiệm lực kéo

Tham khảo thêm một số máy thử nghiệm lực kéo khác
